寄存器指令、

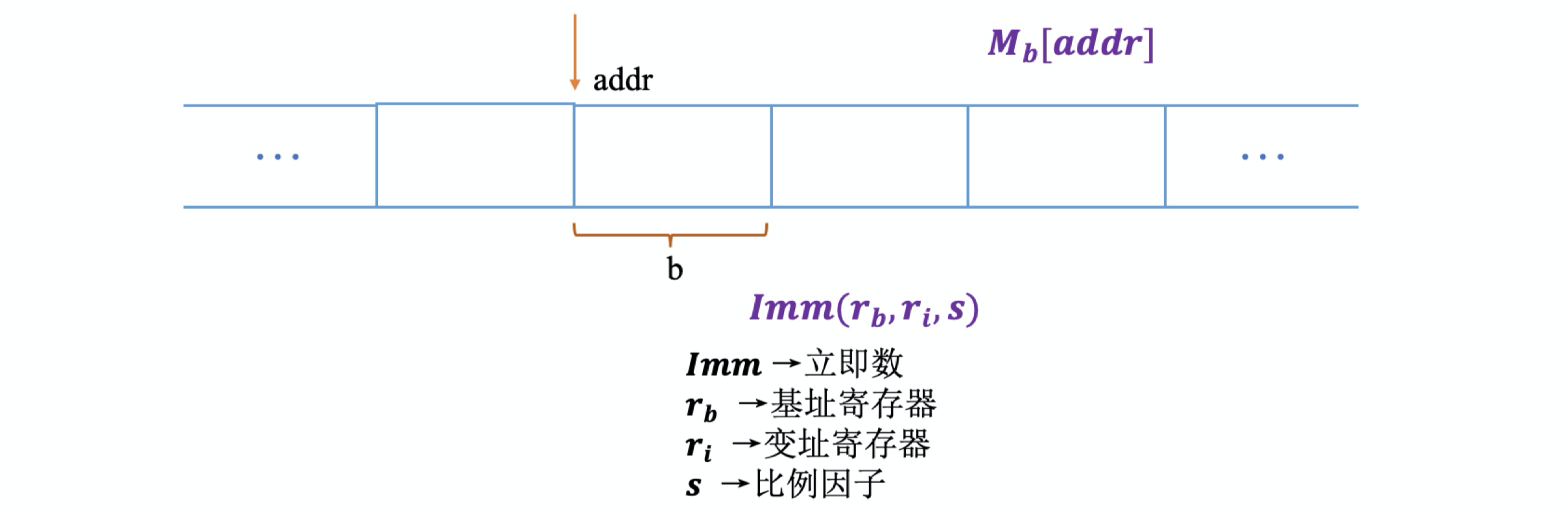

寄存器指令，大多数指令包含两部分：操作码和操作数。大多数指令具有一个或多个操作数，ret返回指令则没有操作数。在AT&T格式汇编中，立即数以$符号开头，后跟一个C语言定义的整数。操作数是寄存器的情况，即使在64位的处理器上，不仅64位的寄存器可以作为操作数，32位、16位甚至8位的寄存器都可以作为操作数。寄存器带小括号表示内存引用。我们通常将内存抽象成一个字节数组，当需要从内存中存取数据时，需要获得目的数据的起始地址addr，以及数据长度b。为了简便，通常会省略下标b。

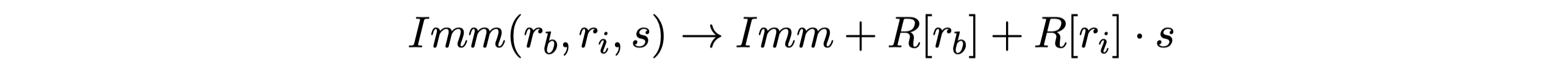

最常用的内存引用包含四部分，一个立即数，一个基址寄存器，一个变址寄存器，一个比例因子。有效地址是通过立即数与基址寄存器的值相加，再加上变址寄存器与比例因子的乘积，如下所示。

需要注意，比例因子s取值必须是1、2、4、8。实际上比例因子的取值是与源代码中定义的数组类型的是相关的，编译器会根据数组的类型来确定比例因子的数值，例如：定义char类型的数组，比例因子就是1，int类型，比例因子就是4，至于double类型比例因子就是8，其他形式的内存引用都是这些普通形式的变种，省略了某些部分。

mov指令、

mov含有两个操作数，一个是源操作数，另一个是目的操作数。源操作数可以是立即数、寄存器、内存引用等。目的操作数是用来存放源操作数内容的，因此目的操作数可为寄存器或内存引用等，目的操作数不能是立即数。我们在mov指令后经常看到 movq、movw、movb等的形式，代表移动的位数，指令mov的后缀一定要和寄存器的大小进行匹配，如果是32位寄存器，就需要movl；如果是64位寄存器，就需movq，如果是8位，则movb，如果是16位则movw。

需要注意，x86_64处理器有一条限制，mov指令的源操作数和目的操作数不能都是内存的地址，当需要将一个数从内存的一个位置复制到另一个位置时，需要两条mov指令来完成；第一条指令将内存源位置的数值加载到寄存器；第二条指令再将该寄存器的值写入内存的目的位置,如下所示。

mov  sour_memory, register
mov  register, des_memory

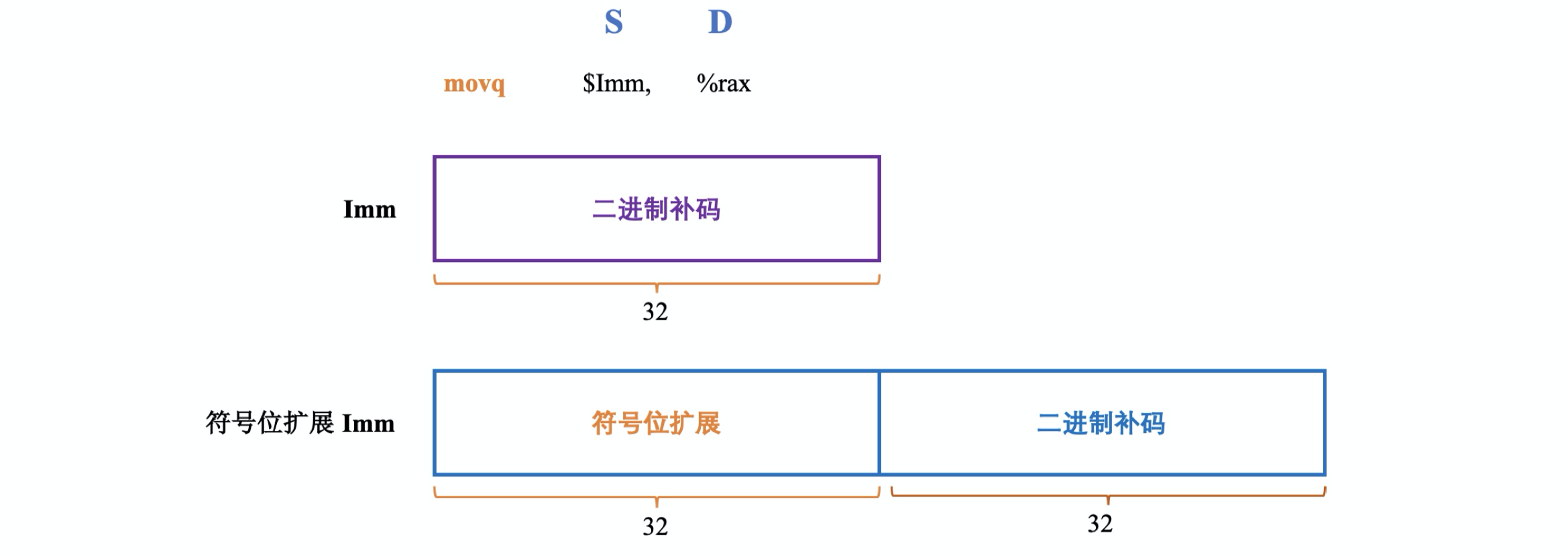

mov指令源操作数是立即数Imm时，立即数只能32位补码，对该32位源操作数进行符号位扩展，传送至64位目的位置（可以是寄存器也可以是内存）。整数的补码，原码，反码相同，负数在计算机上以补码表示。

如果要将64位补码移动至寄存器（而不能是内存）中，可以使用movabsq指令，该指令只能将64位补码移动至寄存器中而非内存，这里需要注意。

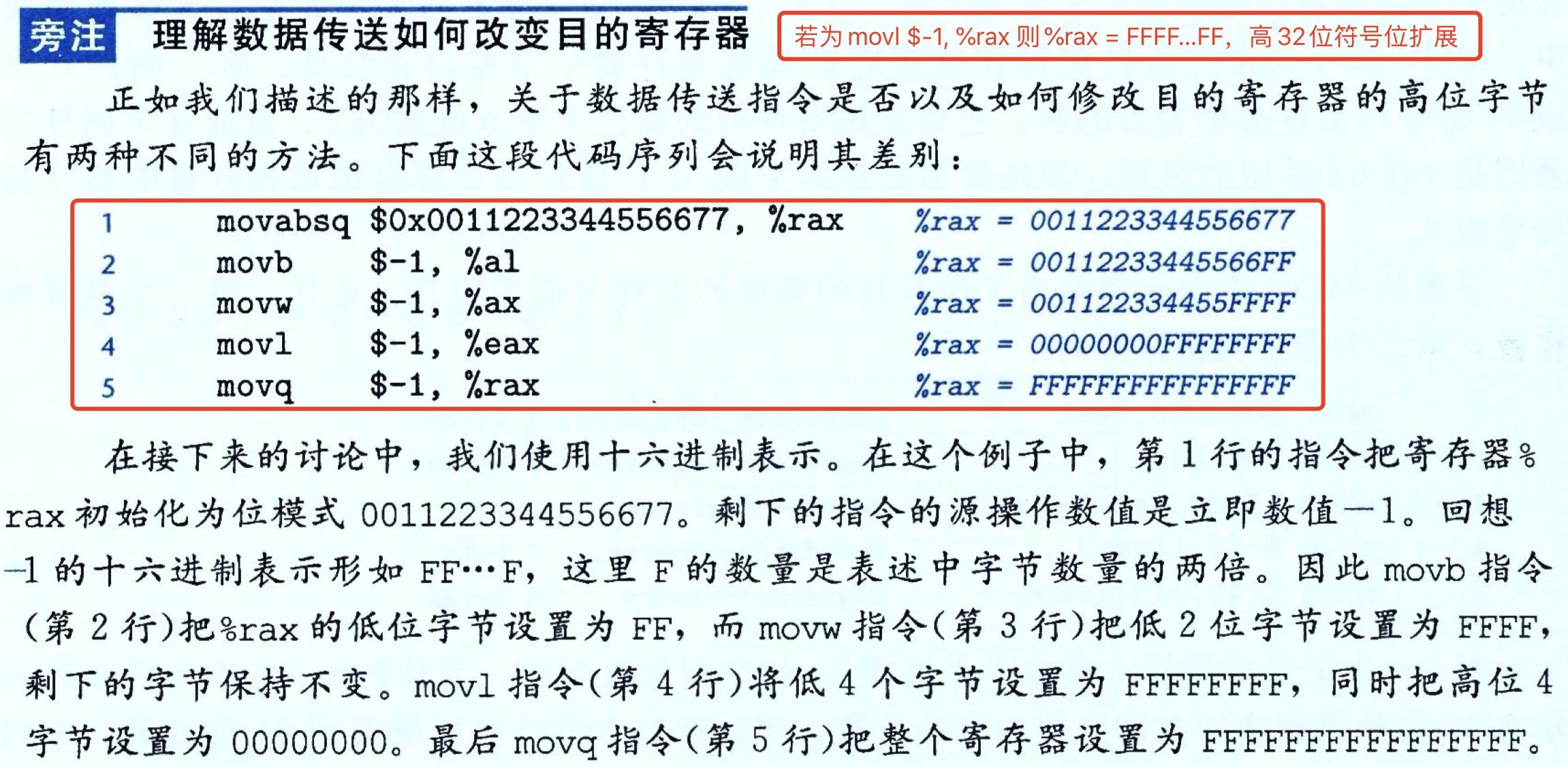

mov指令如何修改目的寄存器的内容

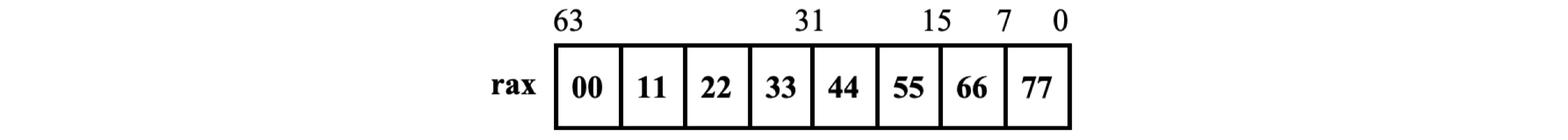

movabsq $0x0011223344556677, %rax

指的是将立即数存放至寄存器中，如下图所示：

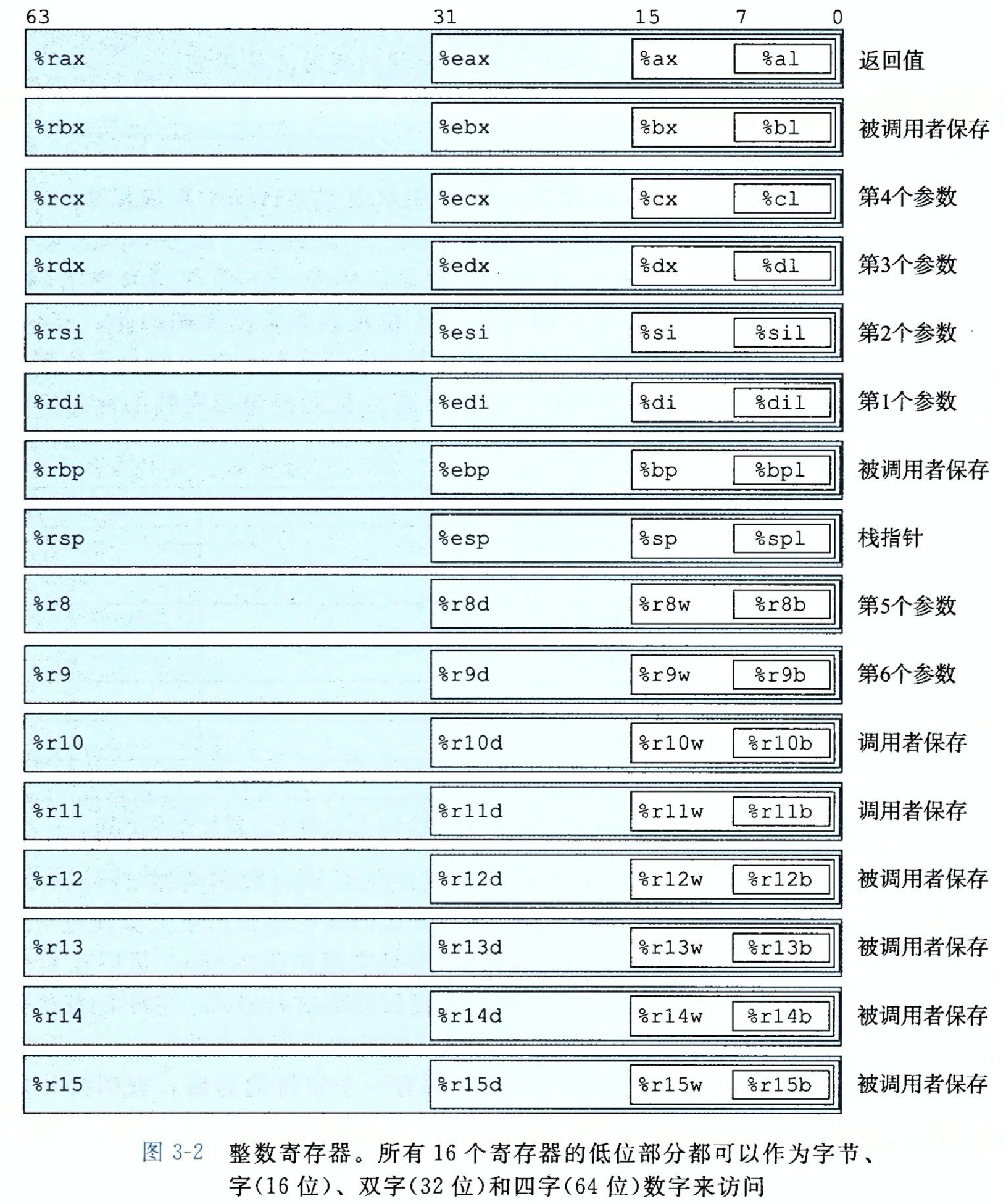

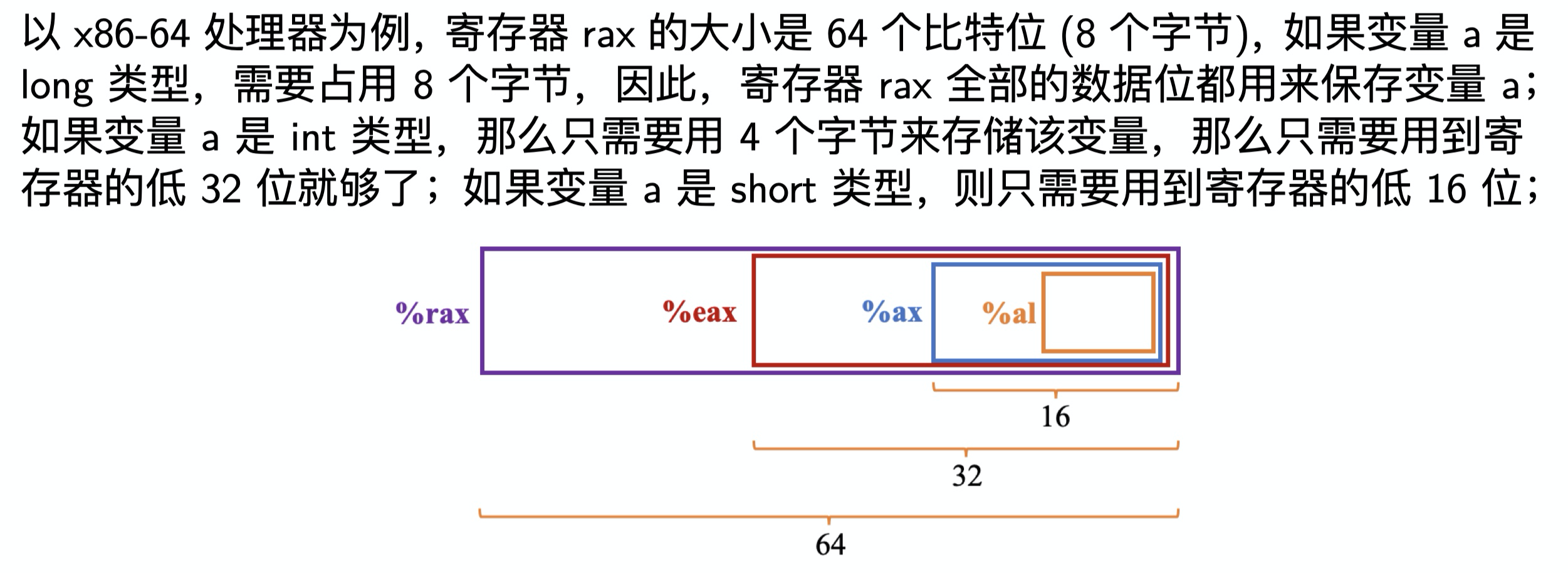

现在要将一个只有8位的立即数-1复制到寄存器al当中，那么首先什么是al寄存器？其实在寄存器发展当中，随着寄存器位数的增加，很多寄存器的低位依然保留原来的名字，高位衍生出新的名字具体如下：

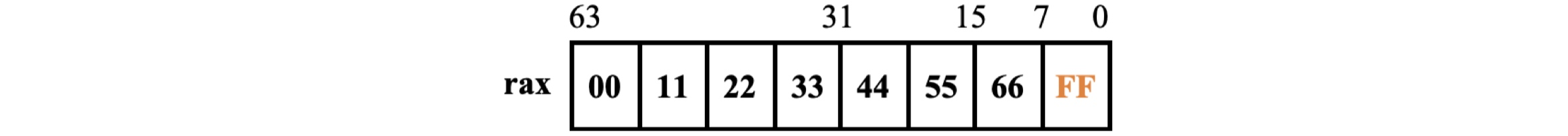

所以al寄存器实际上就是rax寄存器的低8位，那么回到刚才，将8位立即数-1复制到寄存器al中，使用movb指令：movb $-1, %al，寄存器低8位发生改变，那么为什么是全F呢，因为-1的补码是全F即0xff，寄存器存放的是立即数的补码：

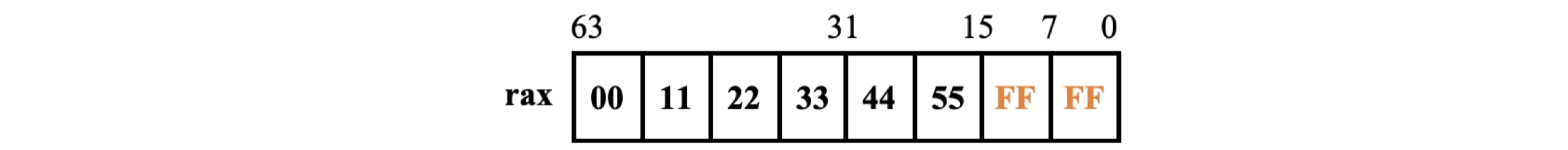

那如果要将低16位的立即数-1即0xffff复制到寄存器中，首先得复制ax寄存器，ax寄存器是rax寄存器的低16位，其次要用到命令movw，即movw $-1, %ax：

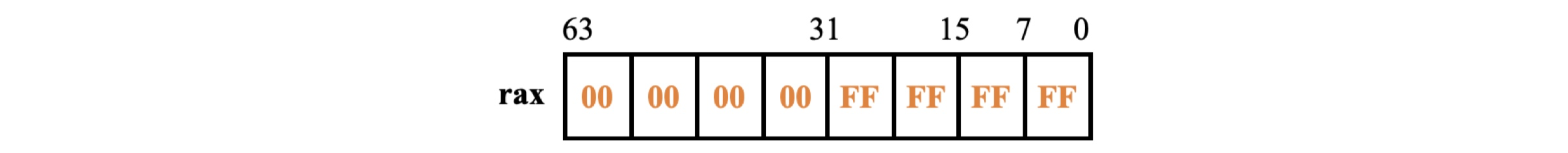

使用指令movl $-1 %eax，此时寄存器的低32位即4字节都变为f，而且高32位也要发生变化，当movl 的目的操作数是寄存器时，它会把高32位全设置为0，这是64位处理器的一个规定。即任何位寄存器生成32位值的指令，都会把该寄存器的高位设置为0。

以上介绍了mov指令的位扩展等操作，但是都基于一个前提那就是源操作数与目的操作数的数位相同。

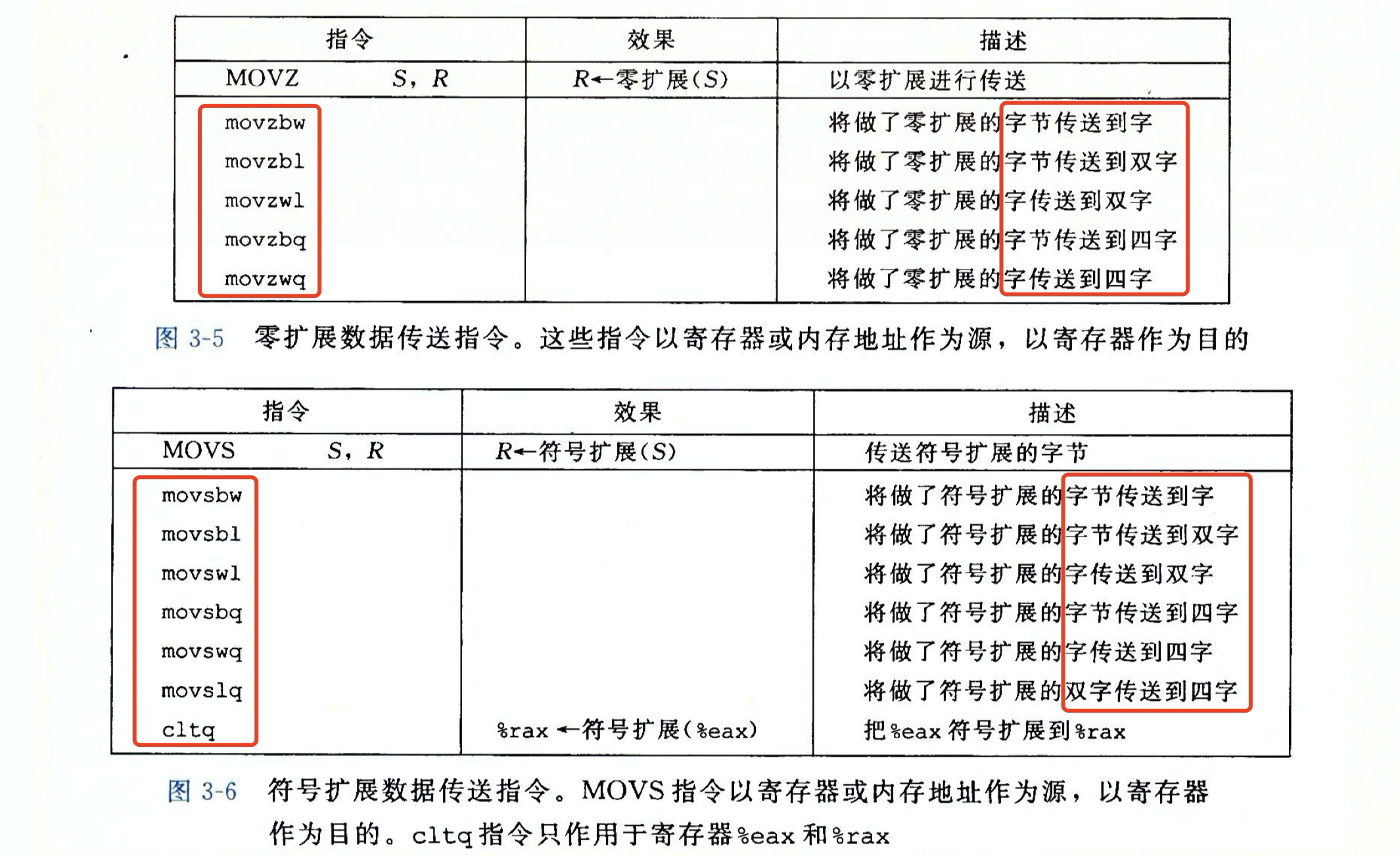

当源操作数位小于目的操作数的数位时，需要对目的操作数剩余字节进行零扩展或符号位扩展，具体是哪种扩展，与指令相关。零扩展数据传送指令有5条，指令后z是zero的缩写；符号位扩展传送指令有6条，指令后s是sign的缩写。接下来的第一个字母是源操作数大小，第二个字母表示目的操作数的大小，指令如图所示：

可以看到符号扩展比零扩展多一条4字节到8字节的扩展指令movslq，为何零扩展无movzlq？是因为movl指令可实现该扩展，即我们上面提到的，如movl $-1, %eax，当低32位使用F填充后，高32位必须置0，即movl实现了类似于movzlq的功能，所以无需指令movzlq。同时需要说明符号位扩展中的cltq指令，该指令的源操作数总是寄存器eax，目的操作数总是寄存器rax，cltq的效果等价于执行了movslq %eax, %rax，即将eax高32位用符号位扩展。

数据传输指令、

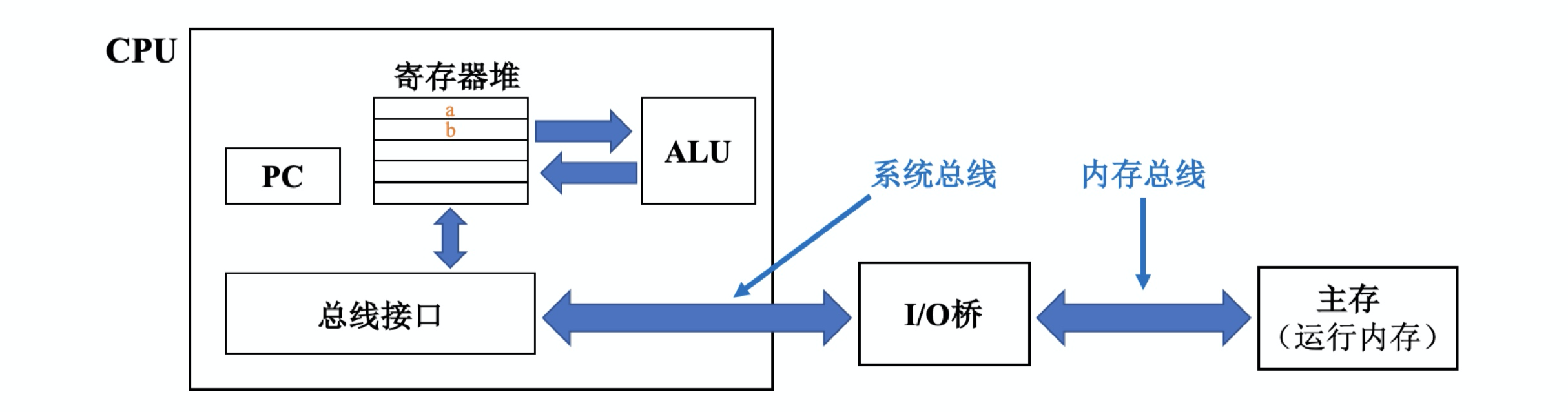

对一个执行的程序而言，若要计算加法c = a + b c = a+bc=a+b，那么需要将数据通过内存总线和系统总线从内存中写入寄存器中，然后通过CPU内部的逻辑运算单元ALU来计算a和b的加法，将返回值写给rax、eax、ax、al等相关位数寄存器（具体使用哪个和数据类型字宽有关），需要再次说明，之所以ALU的结果放到rax中，因为rax这个特定寄存器的功能就是用来存放返回值的。

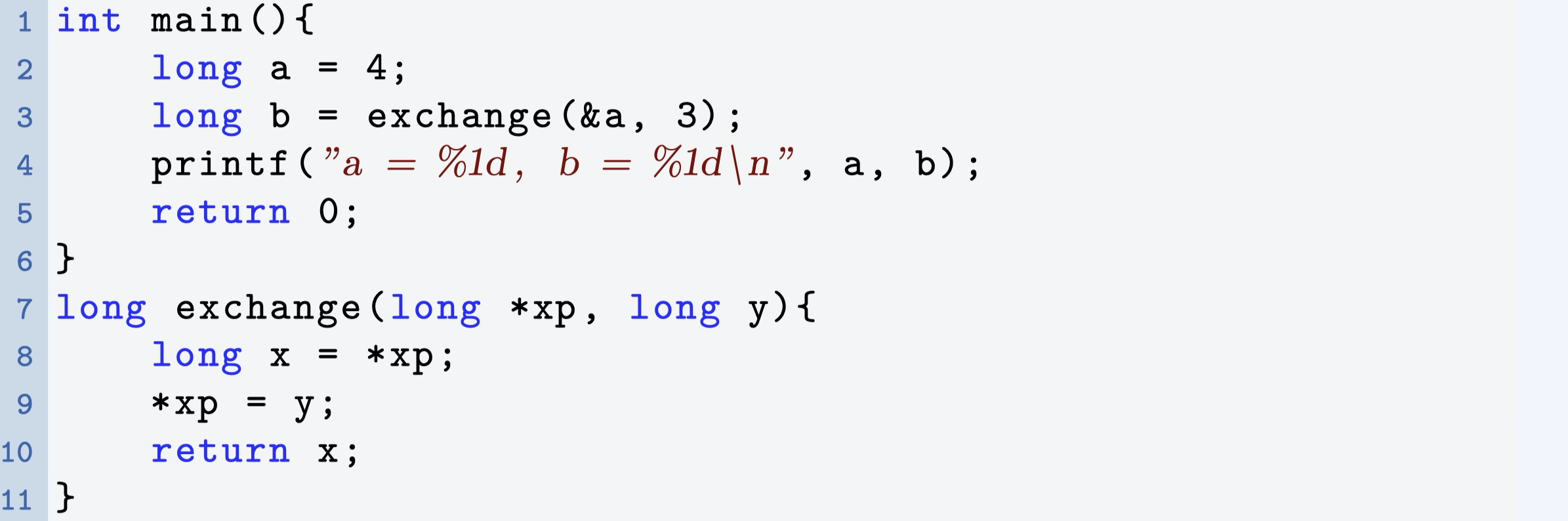

举个例子，我们来看下如下代码，分析其汇编执行流程：

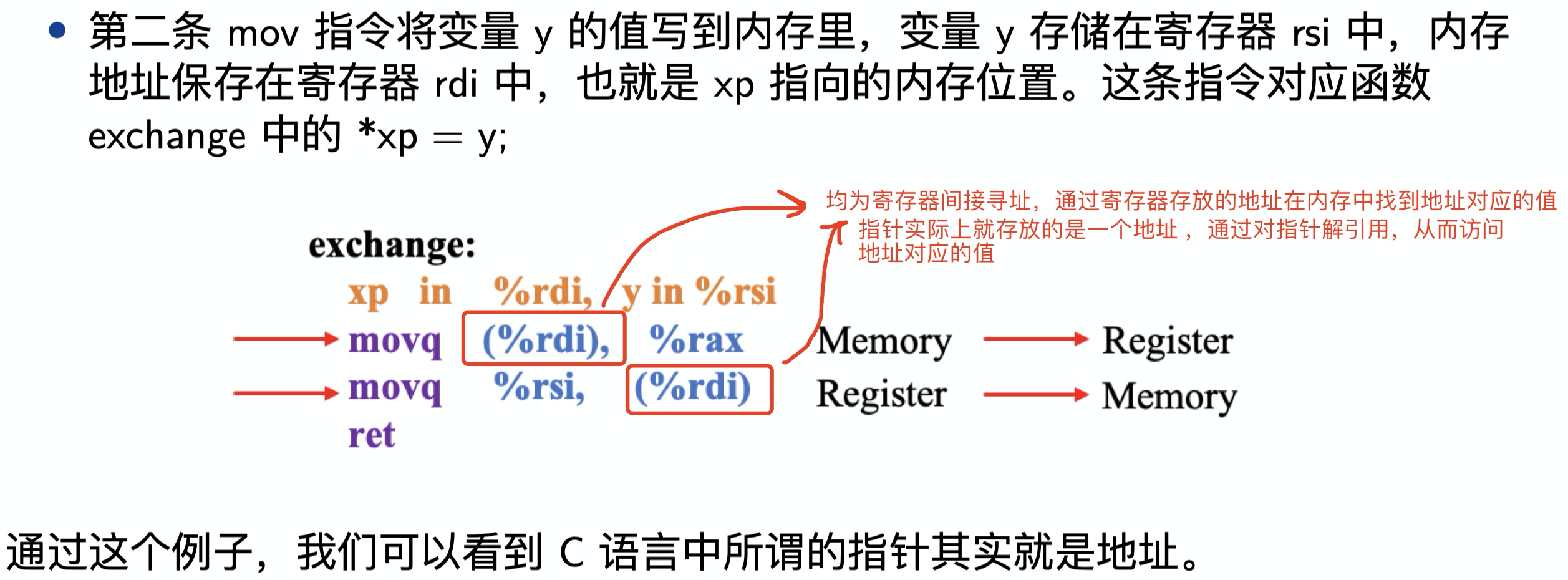

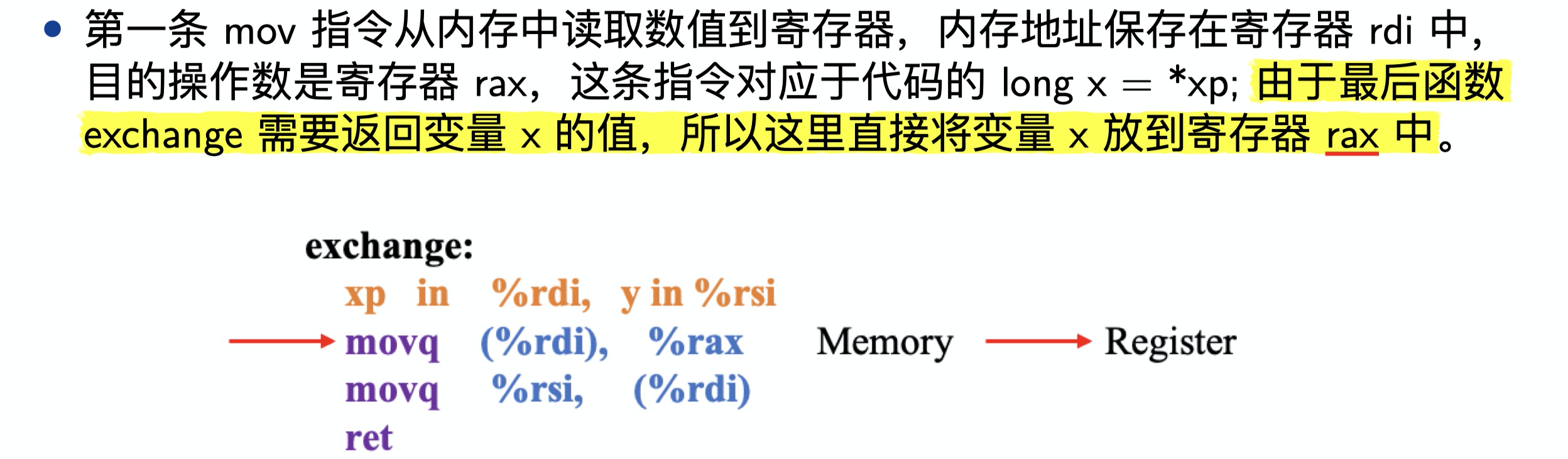

我们使用gcc -Og -S exchange.c 单独对exchange函数进行汇编，生成汇编代码主要指令如下：

exchange:
   movq  (%rdi), %rax
   movq  %rsi, (%rdi)
   ret

根据之前的学习，我们知道第一个参数存放的位置在rdi中，第二个参数存放的位置在rsi中（均为long 8字节类型）。所以xp指针指向的值的地址保存在rdi中，y的值存放在rsi中，函数exchange主要有三条指令实现，包括两条数据传送指令和一条返回指令。

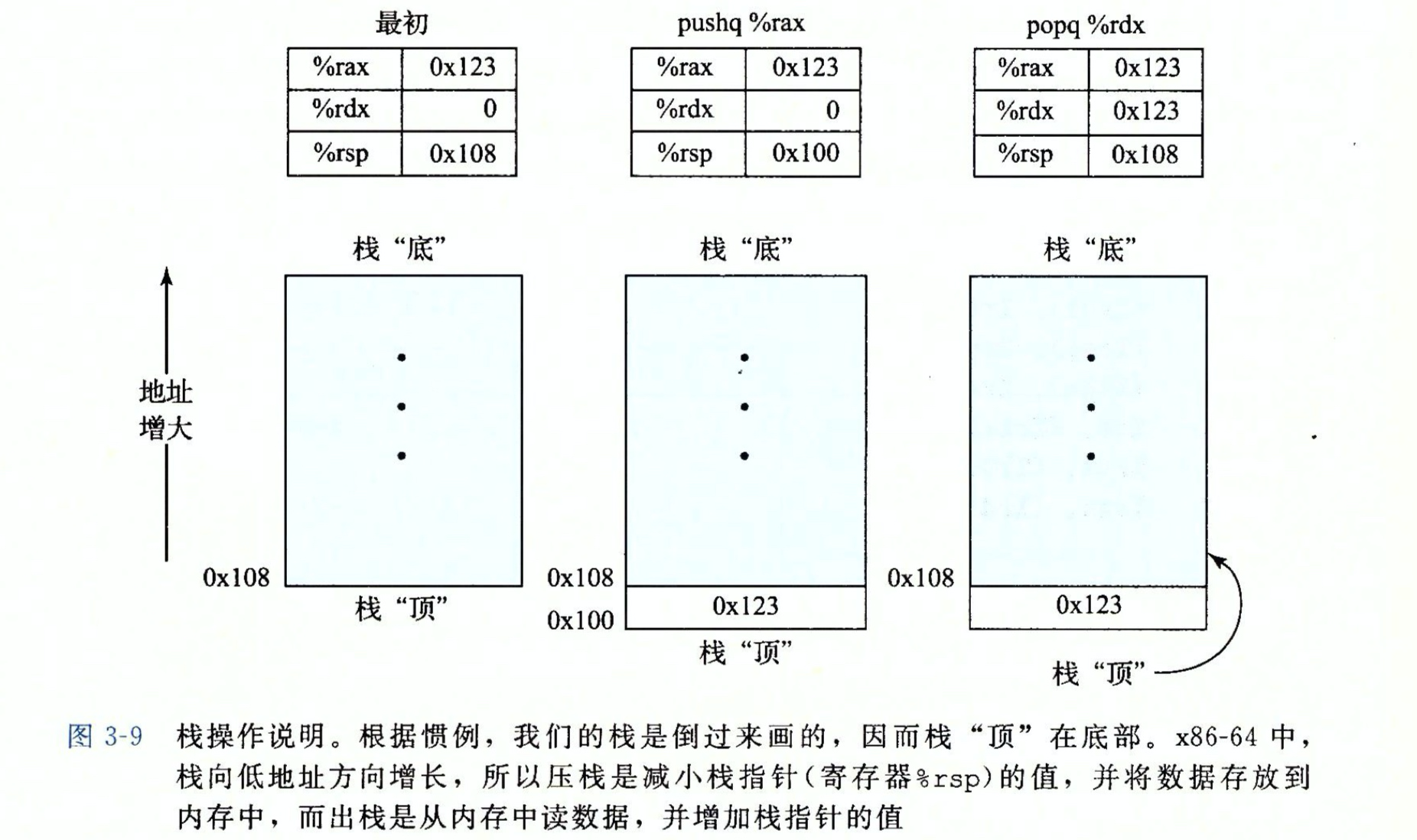

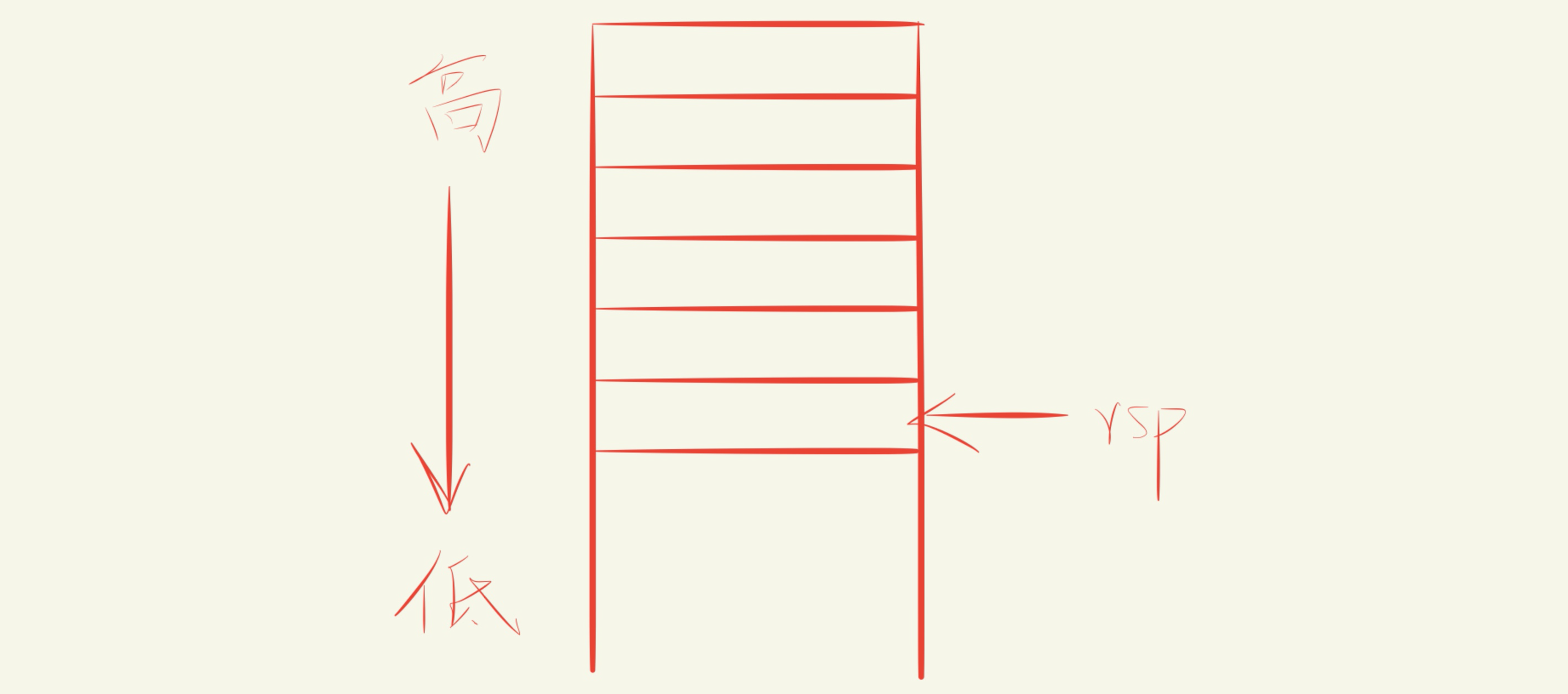

此外，还有两个数据传送指令需要借助程序栈，程序栈本质上是内存中的一个区域。栈的增长方向是从高地址向低地址，因此，栈顶的元素是所有栈中元素地址中最低的。根据惯例，栈是倒过来画的，栈顶在图的底部，栈底在顶部，rsp是栈顶寄存器。

例如现在我们需要保存寄存器rax内存储的数据0x123，可以使用pushq指令把数据压入栈内。若要将数据弹出，则使用popq指令，这些指令只有一个操作数（压入的数据源和弹出的数据目的）。

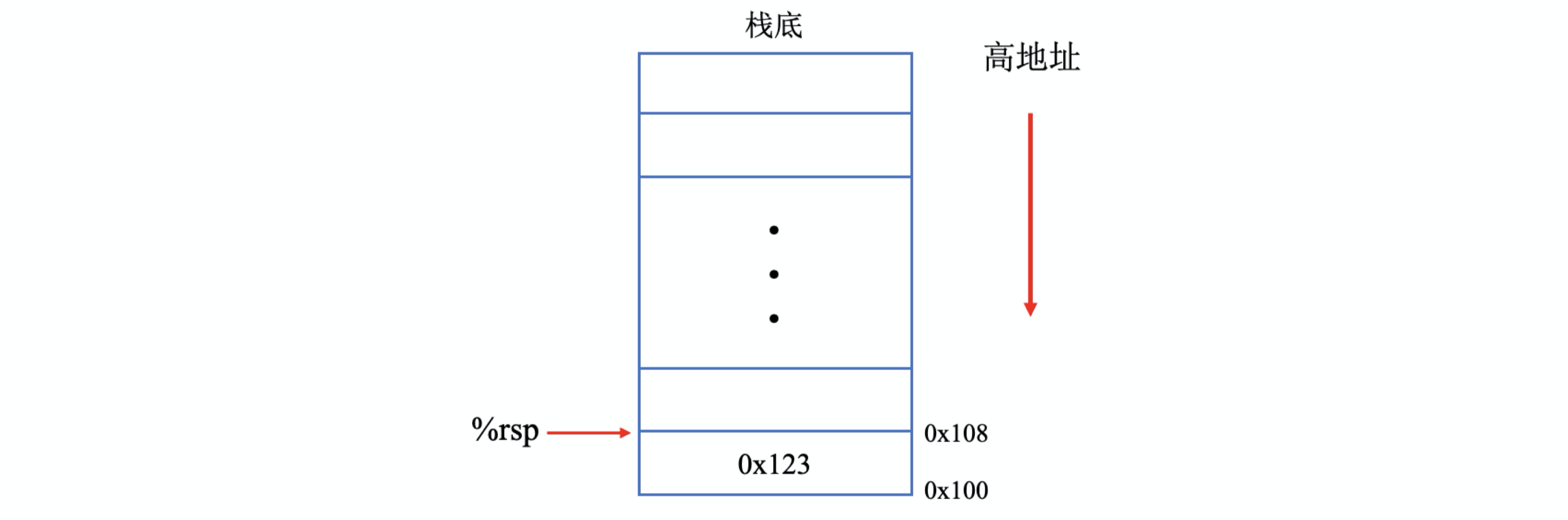

我们首先来看下一个入栈的操作过程：

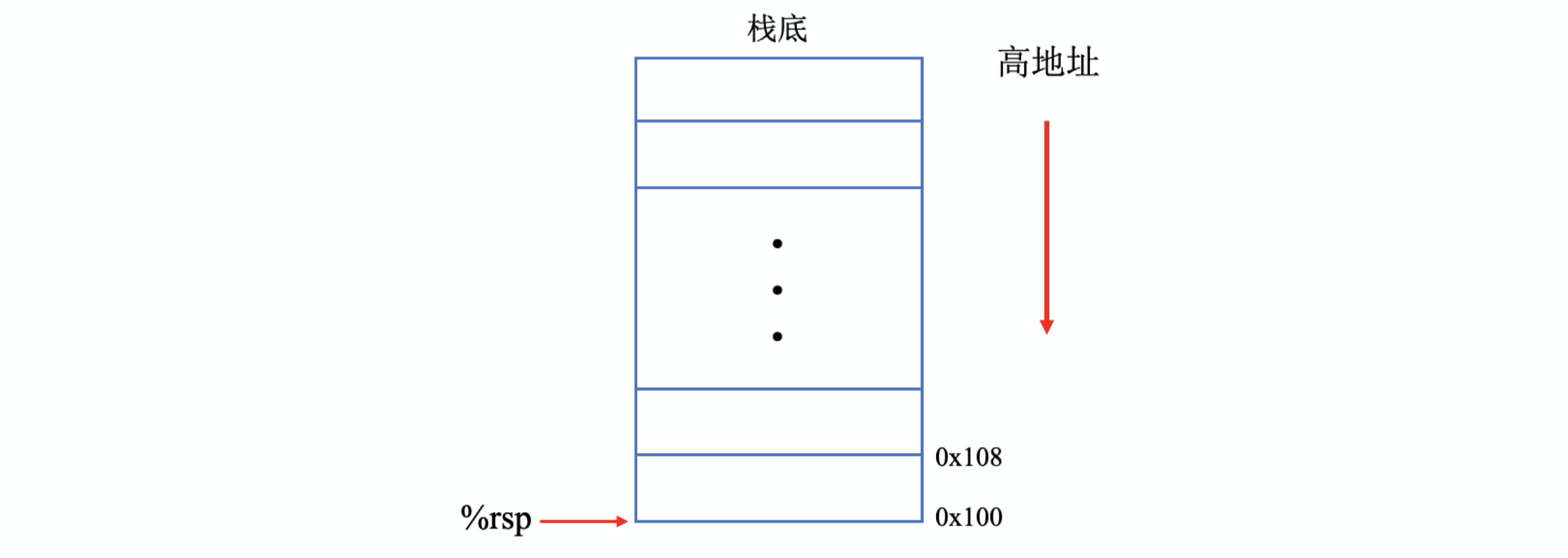

首先指向栈顶的寄存器的rsp进行一个减法操作，例如压栈之前，栈顶指针rsp指向栈顶的位置，此处的内存地址0x108；压栈的第一步就是寄存器rsp的值减8，此时指向的内存地址是0x100。

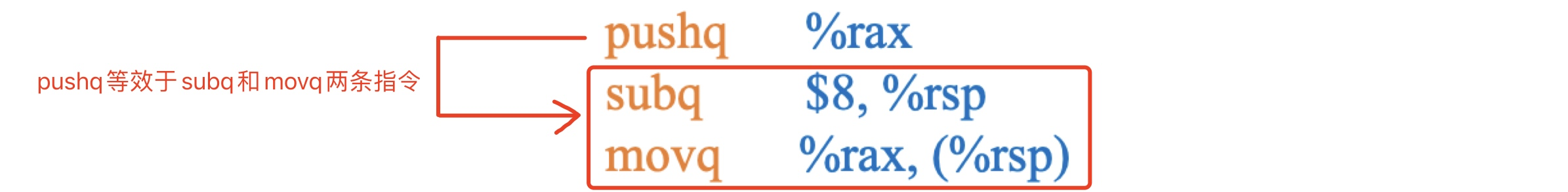

然后将需要保存的数据复制到新的栈顶地址，此时，内存地址0x100处将保存寄存器rax内存储的数据0x123。实际上pushq的指令等效于subq和movq这两条指令。它们之间的区别是在于pushq这一条指令只需要一个字节，而subq和movq这两条指令需要8个字节。所以执行pushq %rax意味着执行了两个操作，首先是将栈顶地址减8，然后再将rax寄存器存放的值存放至栈顶指针rsp指向的位置。
